    인쇄 회로 기판

    더블 레이어 PCB 양면 인쇄 회로 기판 프로토타이핑 FR4 2층 이중층

    PCB FR4, CEM-1, 로저스; 침수 금, 이니그, 침수 실버 / Sn, 하슬, LF-하슬, OSP

    목록으로 문의하기

    본문

    Detail view

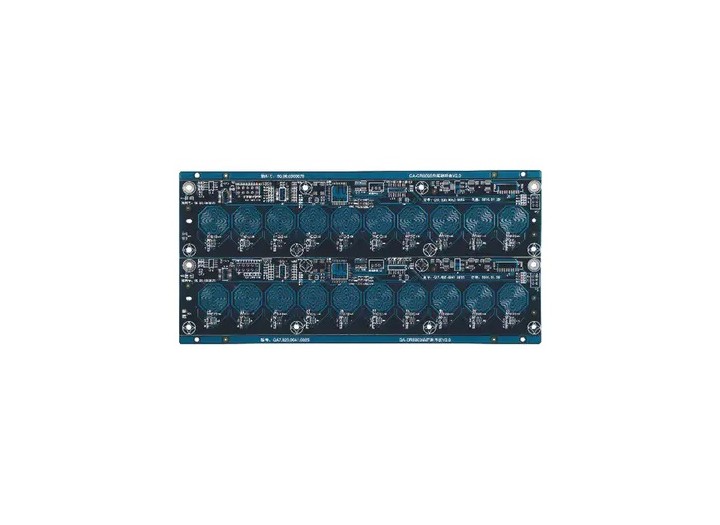

    이름:더블 레이어 PCB
    재료: FR4
    응용 프로그램: 시험 계기
    층 / 판 두께 : 2L / 1.6mm
    표면 처리: 하슬
    라인 폭 / 라인 간격 : 4.5 / 4.5mil
    최소 조리개 : 0.25mm

    양면 PCB 모델, 가장 일반적으로 표면 처리는 HASL입니다. 일정한 시간에 OSP, 금도금, 침지 금, 침지 은은 똑같이 적용됩니다.
    HASL- 합리적인 외관, 패드에 주석 용접이 간단하고 용접이 쉽고 저렴한 가격.
    양면 보드는 널리 사용되고 비교적 쉽고 각 제조업체가 할 수 있으며 경쟁은 일반적으로 가격에 있습니다.
    ENIG- 안정적인 품질, 때때로 보딩 IC의 경우에 사용됩니다. 양면 보드의 경우 중간 내에 관통 구멍을 사용하면 양면 트레이스가 연결되며 단일 측면 보드보다 2 개 이상의 프로세스가 있습니다., 즉 무전 해 구리 및 도금.
