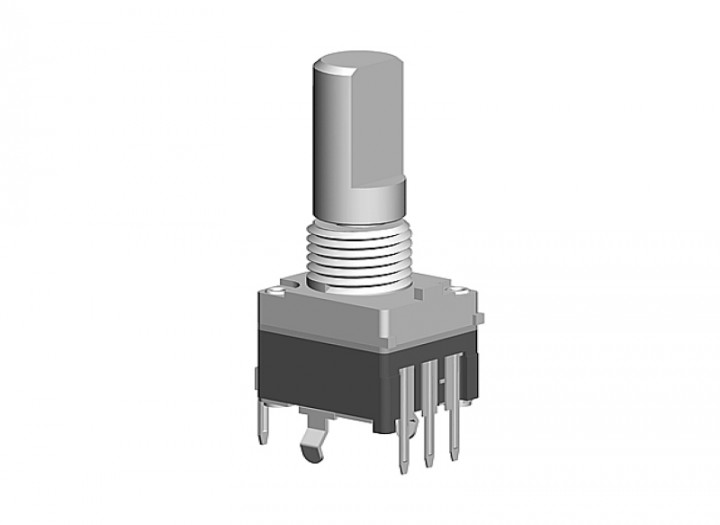

EC09V 미니 크기 9mm 스루 홀 DIP 수직 증분 로터리 샤프트 인코더
9mm, Through Hole, Rotary Shaft, Switch function, Incremental Encoder
1, . 플럭스 축적 방지는 수지로 요소 주위에 몰딩을 삽입하여 이루어지며 성능이 더 안정적입니다.
2, 긴 수명 30,000 사이클 분, 좋은 느낌, 긴 서비스 수명
3, 리플 로우 납땜을 만날 수있는 작은 크기와 좋은 밀봉
4, 제품은 휴대용 라디오, 소형 스테레오 및 기타 가전 제품, 관련 전자 장비에 적합하며 주로 볼륨을 조정하고 온도, 주파수, 기능 스위치 등을 조정합니다.
| 전기적 특성 | |
| 정격 전력 | 직류 5V 10mA (최소 1mA) |
| 플러터링(접촉) | T1, T3 |
| 로터리 노이즈 | T2 |
| 위상차 | >0.08톤 |
| 절연 저항 | DC50V 1mA에서 10MΩ 이상 내전압AC 50V 1mA에서 1분 |
| 내전압 | 1분간 AC 300V 1A |
| 기계적 특성 | |
| 총 회전 각도 | 360° 연속 |
| 멈춤쇠 토크 | 50gf.cm ~ 150gf.cm (5 ~ 35ºC에서) |
| 멈춤쇠의 수와 위치 | 멈춤쇠 12개(각도: 30°±3°); 멈춤쇠 24개 (각도: 15°±3°) |
| 회전 토크 | 10gf.cm ~ 90gf.cm |
| 푸시-풀 강도 | 10초 동안 최소 5.0Kgf. |
| 내구성 | |
| 작동 온도 범위 | -40ºC ~ + 85ºC |
| 회전 수명 | 최소 30,000 사이클 |
| 콜드 테스트 | 96H를 위한 -40±3ºC, CR는 최대 200mΩ입니다; IR은 100MΩ 분입니다 |
| 장기간 건열 | 96H를 위한 85±3ºC, CR는 최대 200mΩ입니다; IR은 100MΩ 분입니다 |
| 습도 | 40±2ºC, 96H의 경우 90-95% RH, CR은 최대 200mΩ, IR은 100MΩMin입니다. |
| 온도 사이클 | -20ºC ~ + 70ºC, 5 사이클, CR은 200mΩMax, IR은 최소 100MΩ입니다. |
| 납땜 조건 | 딥 납땜 : 260 ±5 ° 5 초 수동 납땜 : 350±10 ° 3 초 최대 |
| 스위치 특성 | |
| 접촉 저항 | 5V DC에서 최대 100mΩ, 1mA. |
| 스위치 등급 | 직류 5V 10mA (최소 1mA) |
| 여행 전환 | 0.5±0.3 밀리미터 |
| 작동력 | 550±300gf |
| 절연 저항 | DC50V, 1mA에서 10MΩ 이상 |
| 내전압 | 60V AC, 1 분 동안 1mA. |
| 스위치 수명 | 최소 30,000 사이클 |
