세부사항 제품 설명:

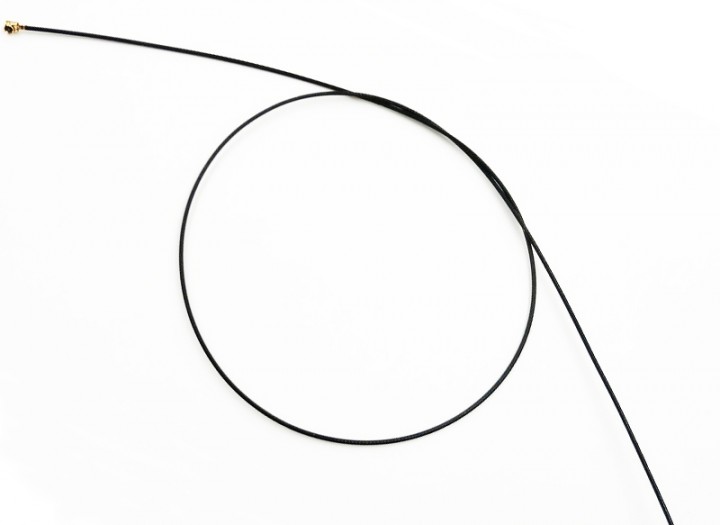

이름: I-PEX 케이블
주파수 : DC ~ 6 GHz의
SWR : 최대 1.3 @ 0 ~ 3GHz; 1.5 최대 @ 3GHz ~ 6GHz
임피던스 : 50 옴
케이블: RF 1.13 케이블
커넥터: I-PEX 20278-011R-13
신청:
1. 무선 LAN 안테나
2. 휴대 전화
3. 스마트 폰
4. 노트북 컴퓨터
5. 게임 장치
| A. 전기적 특성 | ||
| 빈도 | 직류 ~ 6 기가헤르츠 | |
| 임피던스 | 50 옴 | |
| 증권 시세 표시기 | 1.3 최대 @ 0 ~ 3GHz; 1.5 최대 @ 3GHz ~ 6GHz | |
| 반사 손실 | >=10dB | |
| 삽입 손실 | ||
| B. 재료 및 기계적 특성 | ||
| 케이블 유형 | RF 1.13 케이블 | |
| 커넥터 유형 | 아이펙스 2078-011R-13 | |
| 풀 테스트 | >= 1.0Kg | |
| C. 환경 | ||
| 작동 온도 | - 40 °C ~ + 65 °C | |
| 보관 온도 | - 40 °C ~ +80°C | |
특성 및 신뢰성 테스트:
| 테스트 항목 | 테스트 조건 및 절차 | 요구 사항 | |
| 씨1 | 증권 시세 표시기 | 네트워크 분석기에서 DUT를 설정합니다. 테스트를 위해 개별 교정 수행 | 지침 DUT 사양 |
| M1 | 진동 | 밀-STD-202G, 201A 진폭 : 0.03 인치 (0.76mm); 주파수: 10 - 55 Hz 3 방향; 각 방향당 2시간 | 1. 시각적 손상 없음 2. 주파수 톨. |
| M2 | 임의의방울 | 높이 : 1.5 미터; 3 방향; 각 방향에 대해 1 회 | 1. 분리된 부속 없음 2. 주파수 톨. |
| M3 | 납땜성 | 밀-STD-202G, 210F, 전도도. A
솔더 인두 : 350±10 °C; 재생 시간: 5초 |
1. PCB에 장착 2. 시각적 손상 없음 |
| M4 | 터미널-풀 테스트 | 밀-STD-202G, 211A, 전도도 A
개별 사양으로 유지; 적용된 힘 터미널의 축으로 |
1. 지침 DUT 사양 2. 주파수 톨. |
| M5 | 차원 | 차원, 색깔, 물자, 포장의 검사, 표면 처리 | 지침 DUT 사양 |
| E1 | 소금 스프레이 | 밀-STD-202G, 101E, 전도도 B
임시 직원: 35°C; 상대습도: >= 95%; NaCl 용액 : > = 5 %; 시간: 48시간 |
2 시간 회복 후 1. 시각적 손상 없음 2. 주파수 톨. |
| E2 | 습도 | 밀-STD-202G, 103B, 전도도 B
임시 직원: 40°C; 상대습도: >= 95%; 시간: 48시간 |
2 시간 회복 후 1. 시각적 손상 없음 2. 주파수 톨. |
| E3 | 열충격 | 1 주기: - 40°C (30 분)에서 + 80°C (30 분)
주기: 24 |
2 시간 회복 후 1. 시각적 손상 없음 2. 주파수 톨. |
| E4 | 수명(고온) | 밀-STD-202G, 108A, 전도도 A
임시 직원: 85°C; 시간 : 96 시간 |
2 시간 회복 후 1. 시각적 손상 없음< 2. 주파수 톨. |
| R1 | 로에스 | 순서도가 있는 IEC 62321:2008 참조 | 지침 RoHS 2002/95/EC |
| R2 | 증권 시세 표시기 | LC/MS에 의한 미국 EPA 3540C:1996 참조 | RoHS 지침 2006/122/EC |
| R3 | 증권 시세 표시기 | LC/MS에 의한 미국 EPA 3540C:1996 참조 | RoHS 지침 2006/122/EC |
