A. 전기적 특성

빈도

직류 ~ 6 기가헤르츠

임피던스

50 옴

증권 시세 표시기

1.3 최대 @ 0 ~ 3GHz; 1.5 최대 @ 3GHz ~ 6GHz

반사 손실

>=10dB

삽입 손실

B. 재료 및 기계적 특성

케이블 유형

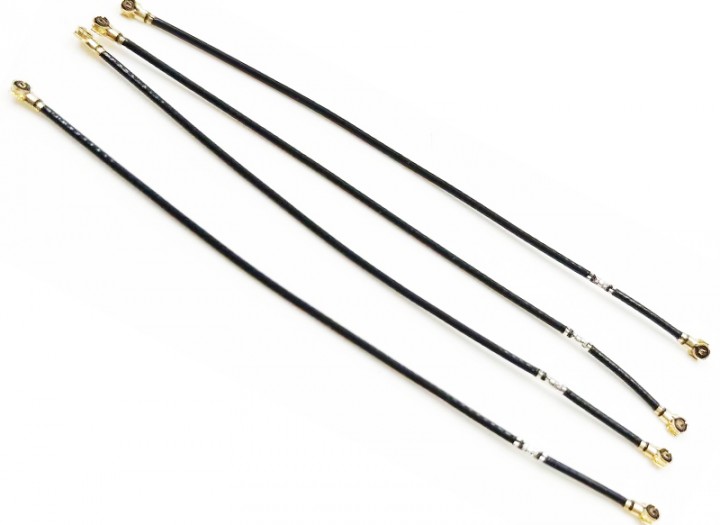

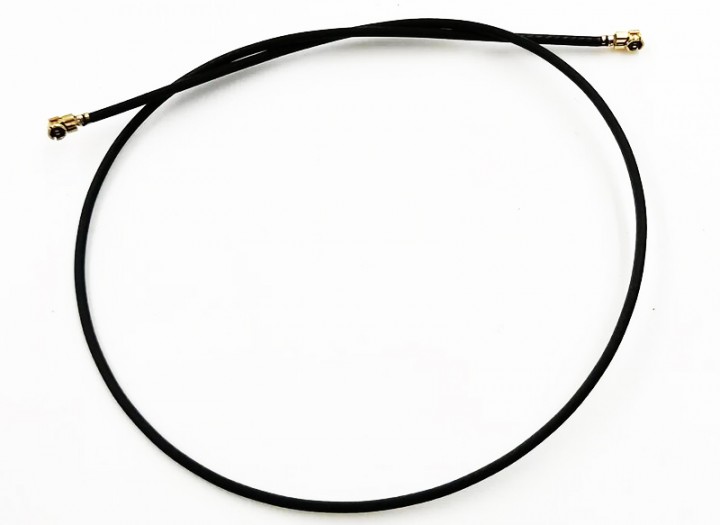

RF 1.13 케이블

커넥터 유형

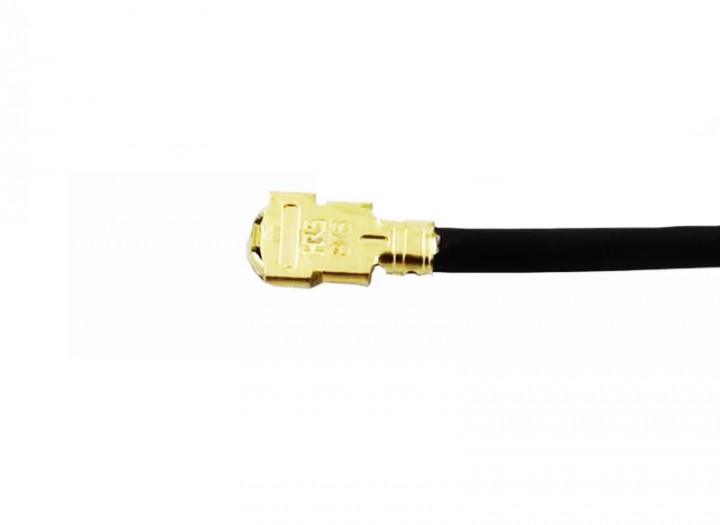

아이펙스 2078-011R-13

풀 테스트

>= 1.0Kg

C. 환경

작동 온도

- 40 °C ~ + 65 °C

보관 온도

- 40 °C ~ +80°C

테스트 항목

테스트 조건 및 절차

요구 사항

씨1

증권 시세 표시기

네트워크 분석기에서 DUT를 설정합니다. 테스트를 위해 개별 교정 수행

지침 DUT 사양

M1

진동

밀-STD-202G, 201A

진폭 : 0.03 인치 (0.76mm); 주파수: 10 - 55 Hz

3 방향; 각 방향당 2시간

1. 시각적 손상 없음

2. 주파수 톨.

M2

임의의방울

높이 : 1.5 미터;

3 방향; 각 방향에 대해 1 회

1. 분리된 부속 없음

2. 주파수 톨.

M3

납땜성

밀-STD-202G, 210F, 전도도. A

솔더 인두 : 350±10 °C; 재생 시간: 5초

1. PCB에 장착

2. 시각적 손상 없음

M4

터미널-풀 테스트

밀-STD-202G, 211A, 전도도 A

개별 사양으로 유지; 적용된 힘

터미널의 축으로

1. 지침 DUT 사양

2. 주파수 톨.

M5

차원

차원, 색깔, 물자, 포장의 검사,

표면 처리

지침 DUT 사양

E1

소금 스프레이

밀-STD-202G, 101E, 전도도 B

임시 직원: 35°C; 상대습도: >= 95%; NaCl 용액 : > = 5 %;

시간: 48시간

2 시간 회복 후

1. 시각적 손상 없음

2. 주파수 톨.

E2

습도

밀-STD-202G, 103B, 전도도 B

임시 직원: 40°C; 상대습도: >= 95%; 시간: 48시간

2 시간 회복 후

1. 시각적 손상 없음

2. 주파수 톨.

E3

열충격

1 주기: - 40°C (30 분)에서 + 80°C (30 분)

주기: 24

2 시간 회복 후

1. 시각적 손상 없음

2. 주파수 톨.

E4

수명(고온)

밀-STD-202G, 108A, 전도도 A

임시 직원: 85°C; 시간 : 96 시간

2 시간 회복 후

1. 시각적 손상 없음

2. 주파수 톨.

R1

로에스

순서도가 있는 IEC 62321:2008 참조

지침 RoHS 2002/95/EC

R2

증권 시세 표시기

LC/MS에 의한 미국 EPA 3540C:1996 참조

RoHS 지침 2006/122/EC

R3

증권 시세 표시기

LC/MS에 의한 미국 EPA 3540C:1996 참조

RoHS 지침 2006/122/EC
